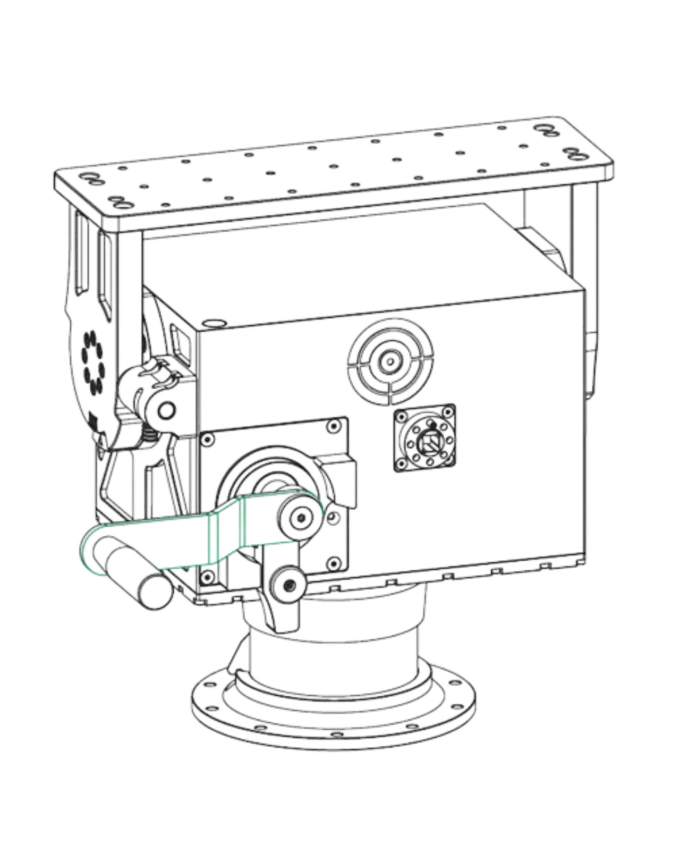

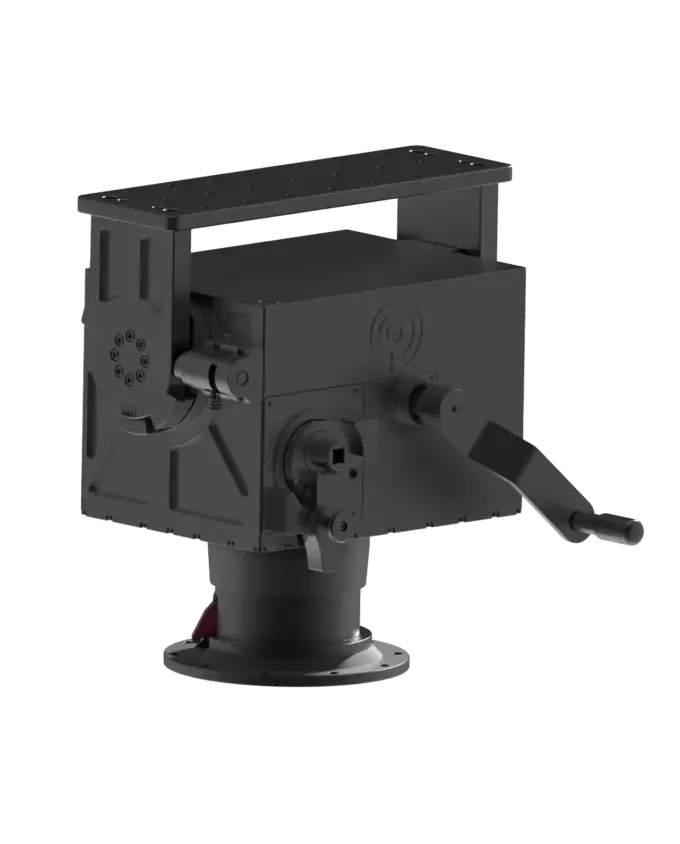

MPT-MD-BLG Series

وحدة Pan & Tilt من سلسلة MPT MD-BLG تم تصميمها لأداء تطبيقات تحديد المواقع لوحدات الاستشعار المختلفة. تدعم الحمولة حتى 100 كجم. يوجد حد ±10° على محور الميل. يتم وضع ذراع القيادة على محور الفرامل واستخدامه. عندما يكون من الضروري خفض محور الميل بمقدار 90°، يتم تدوير مقبض ضبط الميل لإيقاف الحد الميكانيكي. يتم إنزاله في الاتجاه المحدد في الواجهة. أثناء إعادة محوره داخل الحدود التقنية، يعود مقبض الضبط إلى وضعه السابق مع الواجهة العلوية. سيتم فتح الحد الميكانيكي. يمكن استخدام الفرامل ضمن 90° والحدود الميكانيكية.

الميزات والمزايا:

• تصميم قوي ومدمج.
• حد ±10° على محور الميل.
• يتم وضع ذراع القيادة على محور الفرامل واستخدامه.
• عند الحاجة إلى خفض محور الميل بمقدار 90°، يتم تدوير مقبض ضبط الميل.
• يمكن إيقاف الحد الميكانيكي، مما يتيح الحركة ضمن الحدود.
• الفرامل يمكن استخدامها ضمن الحدود الميكانيكية 90°.

التطبيقات:

• المراقبة والأمن: أنظمة Pan-Tilt المحركة في كاميرات الأمن لمراقبة المناطق الكبيرة وتتبع الأهداف المتحركة. يمكن دمجها مع حلول الأمان الأخرى مثل التعرف على الوجوه.
• الروبوتات: تُستخدم في الروبوتات للتحكم في حركة الأذرع الروبوتية والكاميرات وأجهزة الاستشعار. يتم استخدامها أيضًا في الطائرات بدون طيار (UAVs) للتحكم في الكاميرات وأجهزة الاستشعار.
• الأتمتة الصناعية: تساعد في التحكم في حركة الأذرع الروبوتية وأحزمة النقل وغيرها من المعدات الصناعية بدقة وحركة قابلة للتكرار لتحسين الكفاءة.

• الميزة	TS-MPT-MD-BLG01
  سعة الحمولة	100 كجم
  استهلاك الطاقة الأقصى	100 واط
  استهلاك الطاقة في وضع الاستعداد	2 واط
  طاقة السخان	40 واط
  نطاق جهد التشغيل	18-32 فولت
  نطاق حركة البان	n × 360° (دوران مستمر)
  أقصى سرعة (بان)	36 درجة/ثانية
  أدنى سرعة (بان)	0.005 درجة/ثانية
  نطاق حركة الميل	20° (+10°/-10°)
  حركة الميل	يدوي
  دقة الموضع	0.05°
  قابلية التكرار في الموضع	0.02°
  التحرك الخلفي	0.1°
  حدود الدوران	حدود برمجية وميكانيكية متاحة
  نوع التشفير	مشفر مطلق
  ملاحظات الوضع	0.005°
  درجة حرارة التشغيل	-32°C إلى +55°C
  درجة حرارة التخزين	-40°C إلى +60°C
  نوع محرك البان	محرك خطوة
  نوع محرك الميل	يدوي
  تشطيب الخارجي	طلاء مسحوق أسود (افتراضي)
  الوزن	45 كجم
  الأبعاد	288x426x440 مم
  نوع تركيب الحمولة	تركيب علوي
  حماية / تصنيف IP	IP67
  طرق التحكم	واجهة رسومية، عصا التحكم، البرمجيات
  البروتوكولات	بروتوكول TS-MPT و Pelco-D
  مخرجات الطاقة للحمولة	24 فولت - 2.4 أمبير، 12 فولت - 2.4 أمبير، 5 فولت - 2.4 أمبير (اختياري)
  ميزات المراقبة الفورية	مراقبة الطاقة، الفولتية، والتيار
  واجهات الاتصال	RS232، RS422، RS485، IP (اختياري)
  الموصلات	D38999/20WD35PN
